宸为 CAEP101GG0852 控制卡

  • 宸为 CAEP101GG0852 控制卡
  • 宸为 CAEP101GG0852 控制卡
  • 宸为 CAEP101GG0852 控制卡
  • 宸为 CAEP101GG0852 控制卡
宸为 CAEP101GG0852 控制卡宸为 CAEP101GG0852 控制卡宸为 CAEP101GG0852 控制卡宸为 CAEP101GG0852 控制卡
  • 产品属性：
  • 1. IC 方案：ILITEK 2511
  • 2. 接口：I2C、USB、HDMI
  • 3. 运行系统：WindowsXP、Windows7、Windows8、WinCE、Android、Linux
  • 4. 反应时间＜10ms
  • 产品描述：
  • ILI2511 有着较高的适配性支持市面上多种运行系统，适配性高，低消耗，优秀的反应时间和读取速度，是一款较为全能的芯片，便捷高效，这款控制卡还集成了HDMI 接口，兼容I2C和USB接口，我们能够为您定制转接板，也可以将控制卡和转接板融合在一起
  •  点击下载

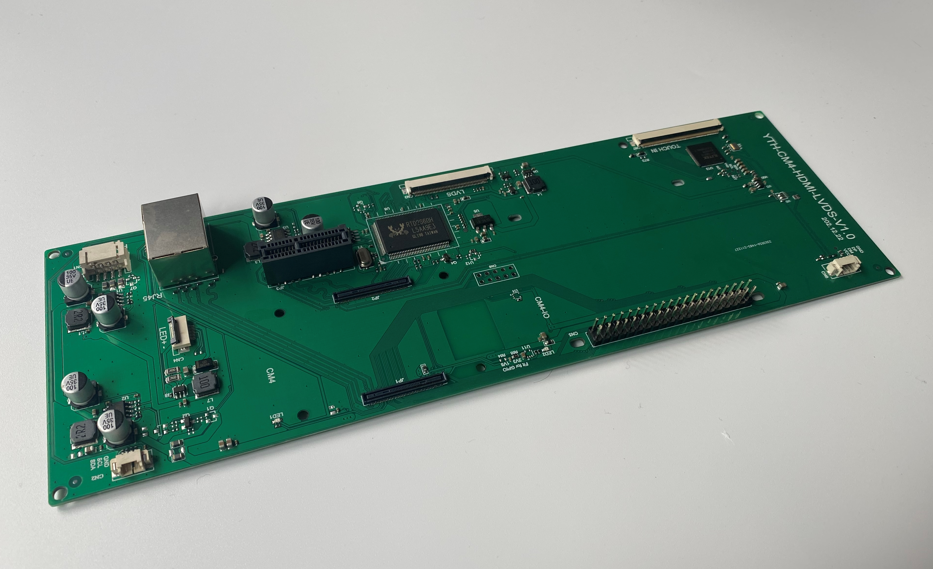

触摸屏 ILITEK CAEP101GG0852 控制卡转接板

ILITEK CAEP101GG852 控制卡转接板是一种投射电容式 (PCAP) 触摸屏控制器，由 ILITEK 的高性能 MCU ILI2511 提供支持。 通过集成自电容和互电容传感技术、内置高驱动电压收发器和功能强大的 MCU 的优势，该控制器集成了最需要的功能以提高抗噪能力，并支持大多数类别的高需求应用,这款控制卡还增加了转接板的功能，增添了HDMI转接口，为产品运行提供了更多的可塑性。



技术参数


 1. 接口 / Interface I2C、USB、HDMI 4. 线性 / Linearity

 Line drawing accuracy :

 1pt +/- 1mm offset /10mm

 Touch (point) accuracy : 1pt +/- 1mm

 2. 芯片 / IC ILI2511 5. 功耗 / Power Consumption

 Active Mode: < 200mA

 Idle Mode : < 100mA

 3. 通道数 / Channels of Panel

 Max. Tx:44 Rx:66 channels

 (include shielding pin)

 6. 支持点数 / Support  Points max 10 points
 7. 运行系统 / Oparating System Windows、WinCE、Android、Linux
 8. 输入电压 / Input Voltage 3.5V~5.5V.Typical 5V. 11. 运行温度 / Operating Temperature -40 to 85 ℃
 9. 反应时间 / Response Time Average < 25 ms 12. 储存温度 / Storage Temperature -40 to 90 ℃
 10. 读取速度 / Report Rate ＞100 Hz 13. 相对湿度 / Relative Humidity 95% at 60 ℃, RH Non-condensing
